ロジカルネットワークの作成¶

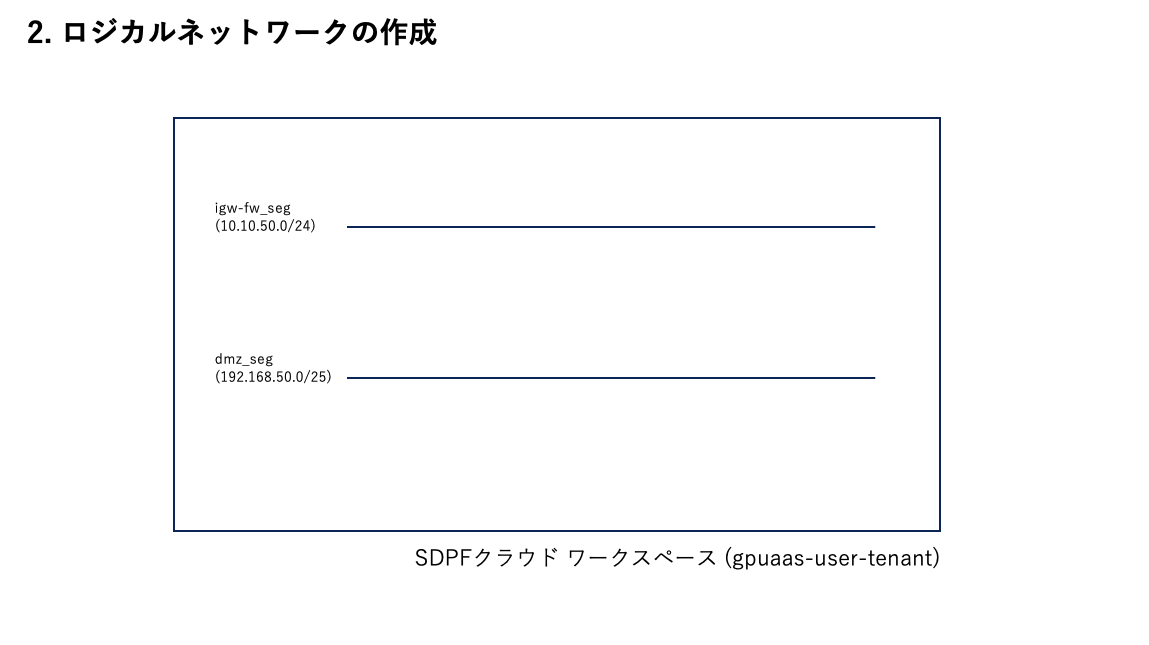

本ページのゴールイメージ¶
本ページではSDPFワークスペース内に、ロジカルネットワークを作成します。
internet接続用のセグメント、および
そこからファイアウォールを挟んだDMZセグメントの2つを作成します。
ロジカルネットワークの作成¶
ワークスペースを選択後、画面上部のメニューを選択します。
[ネットワーク]＞[クラウド/サーバー ローカルネットワーク]＞[ロジカルネットワーク]を選択して下さい。

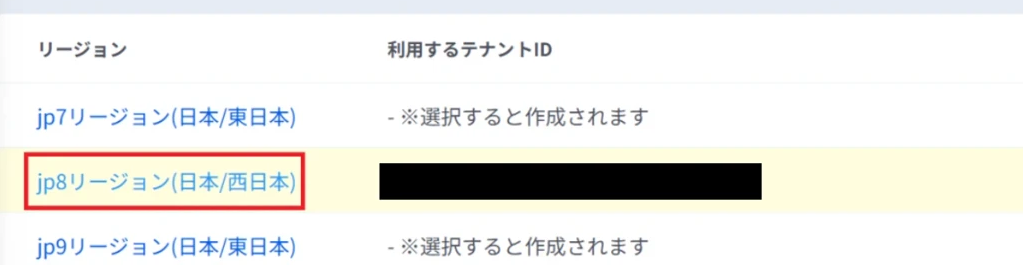

[jp8リージョン(日本/西日本)]を選択します。
注釈
GPUaaSはjp8リージョンのみでの提供となっているため、必ずjp8リージョンを選択してください。
インターネット接続ネットワークの作成¶

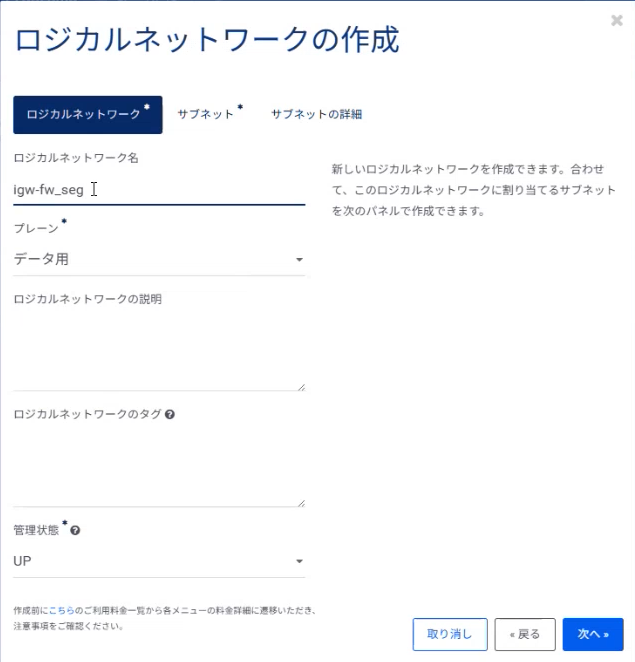

ロジカルネットワーク¶
項目を入力していきます。入力が必要な項目は以下の通りです。
項目名 |
入力形式 |
入力値 |
|---|---|---|
ロジカルネットワーク名 |
手動 |
igw-fw_seg |
プレーン |
選択 |
データ用 |
管理状態 |
選択 |
UP |

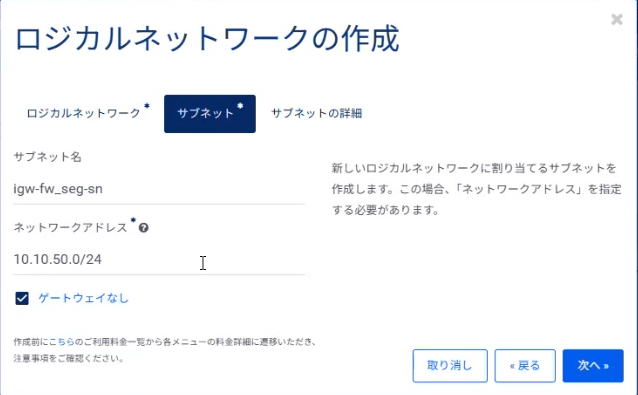

サブネット¶
項目を入力していきます。入力が必要な項目は以下の通りです。
項目名 |
入力形式 |
入力値 |
|---|---|---|
サブネット名 |
手動 |
igw-fw_seg-sn |
ネットワークアドレス |
手動 |
10.10.50.0/24 |
ゲートウェイなし |
チェックボックス |
on |

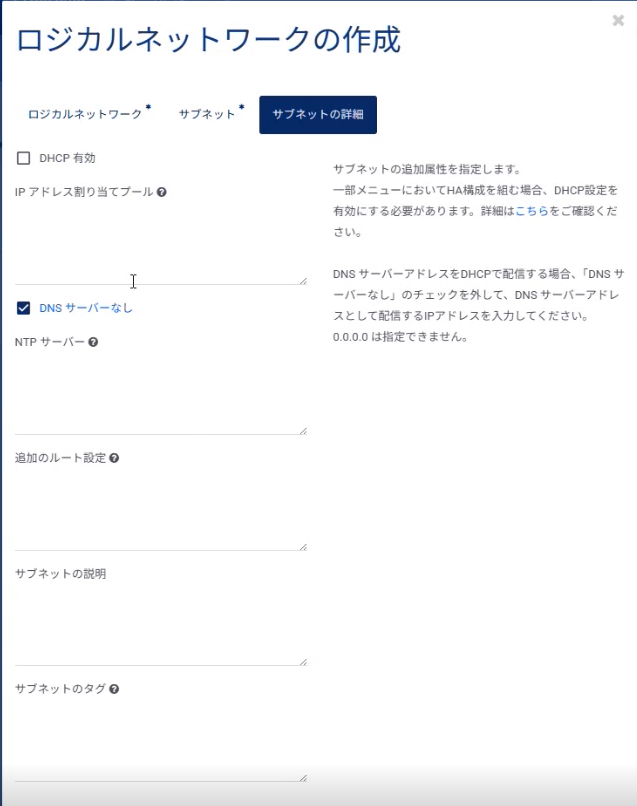

サブネットの詳細¶
「DHCP 有効」のチェックをOFFにしてください。
その他の項目に関しては、今回は入力不要です。
「ロジカルネットワークの作成」をクリックし、ロジカルネットワーク(インターネット接続ネットワーク構築)の作成を完了させます。
DMZセグメントの作成¶
つぎに、ファイアウォールと踏み台サーバーをつなぐDMZネットワークを作成します。
「インターネット接続ネットワーク構築」 と同様の手順で作成します。
ロジカルネットワーク¶
項目を入力していきます。入力が必要な項目は以下の通りです。
項目名 |
入力形式 |
入力値 |
|---|---|---|
ロジカルネットワーク名 |
手動 |
dmz_seg |
プレーン |
選択 |
データ用 |
管理状態 |
選択 |
UP |
サブネット¶
項目を入力していきます。入力が必要な項目は以下の通りです。
項目名 |
入力形式 |
入力値 |
|---|---|---|
サブネット名 |
手動 |
dmz_seg-sn |
ネットワークアドレス |
手動 |
192.168.50.0/25 |
ゲートウェイなし |
チェックボックス |
on |
